简体中文Et flådeværksted bestilte for nylig udskiftningsforinger til en BPW-aksel. Den nye foring så korrekt ud ved et blik: samme bredde, samme monteringshuller. Men den var 2 mm tykkere end bremsetromlens designafstand. Bremsekamrene kunne ikke justere til deres arbejdsslag, tromlerne måtte af igen, og de forkerte dele gik tilbage til leverandøren. Jobbet koster en hel eftermiddag og en ekstra fragtregning.
Den korte konklusion er denne: Bremsebelægningens tykkelse og størrelse er præcisionsspecifikationer, ikke tæt nok muligheder . De bestemmer, om S-cam-slaget forbliver inden for justeringsområdet, om tromlen kører køligt, og om køretøjet leverer sin nominelle bremseevne. Denne vejledning forklarer målet, der betyder noget, akselreferencerne, der låser den korrekte pasform, og de kontroller, der skal ske, før du afgiver en ordre.
Start med de tre dimensioner, der definerer og bremsebelægning
Enhver kraftig bremsebelægning er defineret af tre dimensioner: tykkelse, bredde og buelængde. Hvis en af dem er forkert, vil belægningen ikke sidde korrekt mod bremseskoen eller arbejde inde i tromlen. Bekræft først disse tre værdier, og de fleste tilpasningsproblemer forsvinder.
Foring tykkelse
Tykelsen måles fra friktionsfladen ned til bremseskoens stålbord. Det er den nominelle dimension, som bremsesamlingen er designet omkring, ikke et slidgodtgørelse. Kraftige lastbiler og trailerbelægninger varierer typisk fra omkring 8 mm til 25 mm, afhængig af akselplatformen og bremsekammerets rating. En Volvo VL200-applikation er f.eks. almindeligvis specificeret som 410 x 225 x 8 mm, hvor 8 mm er den nye dels tykkelse. Installation af en tykkere belægning, end bremsen var designet til, kan forhindre tromlen i at rydde friktionsoverfladen, eller tvinge slækjusteringen til at blive ved med at fremføre S-kammen, indtil bremsen slår over. En tyndere belægning reducerer bremsemomentet og når sin minimale slidtilstand meget hurtigere. Bekræft altid den OE-specifikke nye tykkelse før bestilling.
Forings bredde
Bredden løber langs bremsetromlens akse, typisk 180 mm, 200 mm, 220 mm eller 225 mm på tunge kommercielle aksler. Belægningen skal passes til arbejdsbredden på bremseskobordet og efterlade den korrekte margen inde i tromlen. En foring, der er for bred, kan komme i kontakt med tromlestøbningen eller bagpladen; en, der er for smal, øger kontakttrykket, hvilket fremskynder slid og kan føre til varmesprængninger. Mål den eksisterende foring eller skobordet med en skydelære, og ikke resultatet med én decimal.
Buelængde og tromleradius
Buelængde er den buede dimension af foringen, almindeligvis angivet som en nominel værdi, såsom 410 mm eller 420 mm. Friktionsfladeradius skal slibes, så den passer til bremsetromlens indvendige radius. Hvis radius er forkert, berører foringen kun en del af tromlen, hvilket giver et plettet slidmønster og reduceret bremsekraft. Ved bestilling skal du sammenligne buelængden og radius, ikke kun den flade bredde og tykkelse.
Sådan bekræfter du den korrekte tykkelse for din bremsesamling
Valg af tykkelse starter med akselproducentens specifikation, ikke med hvad der tilfældigvis er på lager. Akslen definerer tromlens indre diameter, bremsekammerstørrelsen og S-cam-geometrien; foringen fylder mellemrummet mellem skobordet og tromlen med den korrekte mængde friktionsmateriale. Ved en ombygning skal udskiftningen gengives den nominelle tykkelse af originalen, inklusive enhver affasning eller slids, som OE-delen har.
Adskil også ny tykkelse fra minimal glidetykkelse. Minimum glidetykkelse er det punkt, hvor belægningen skal udskiftes, fordi nittehoveder er tæt på at komme i kontakt med tromlen, eller fordi friktionslaget ikke længere kan klare varme fra bremsning. For nættede foringer skal du udskifte foringen, når overfladen er slidt ned i nærheden af nittehovederne. For limede foringer, følg producentens angivne minimum. Ny tykkelse, minimal glidetykkelse og installeret spillerum er tre forskellige tal; ved hvilken en du kigger på.
Almindelige tunge referencer viser, hvordan dimensionerne er udtrykt:
| Aksel / platform | Foring dimensioner | Noter |
|---|---|---|
| BPW 200 | 420 x 200 mm | Almindelig på traileraksler; verificere gammel vs ny generation |
| Mercedes-Benz 220 | 410 x 200 mm | Anvendes på 220-seriens akselhuse |
| Volvo VL200 | 410 x 225 x 8 mm | Ny foringstykkelse er 8 mm |
| SAF SK9 | 420 x 180 mm | Anvendelse af trailere og sættevogne |
Disse dimensioner kommer fra de referencekoder, der bruges på tværs af branchen. Bekræft den nøjagtige krydsreference for din bremsesamling, fordi det samme platformsnavn kan dække forskellige tromlebredder eller skogenerationer.
Tilpas belægningsstørrelsen til akselplatformen og bremsetypen
Akselplatformen er den hurtigste genvej til de korrekte dimensioner. BPW, SAF, Volvo, Mercedes-Benz, MAN, DAF, Hino og Nissan bruger hver især definerede bremsesko- og belægningsreferencer. Inden for ét mærke har den specifikke serie stadig betydning: en BPW 200-belægning er ikke automatisk udskiftelig med de nyere BPW-bremseskogenerationer, selv når bredderne ligner hinanden. Det samme gælder for Volvo VL200 og VL225, hvor gamle og nye generationer så bruger forskellige profiler.
Bremseaktivering ændrer også billedet. Hino- og Nissan-applikationer er tilgængelige i både luft- og olieversioner, og belægningsdimensionerne er knyttet til bremsesystemets design. Air versioner bruger S-cam og slack justering layouts; olieversioner bruger hydraulisk aktivering med forskellig tromlegeometri. Hvis du ikke kan bekræfte bremsetypen, skal du kontrollere akseldatapladen eller den eksisterende, før du bestiller.
For en BPW 200 aksel er den typiske reference BPW200 420x200 mm bremsebelægning , som er fremstillet med den FMSI-kompatible form og hulmønster til denne platform. Hvis du er i tvivl, så sammenlign det med den faktiske sko på bænken.
19094 OEM-producenter, bremsebelægning 19094 eksportør, firma Vi er Kina 19094 OEM-producenter, eksportør, firma, Zhejiang Bangchi Auto Parts Co., Ltd. Tilbyder brugerdefineret 19094 bremsebelægning til salg. Se produkt → Brug FMSI- og OE-numre til at låse referencen
En fysisk måling fortæller dig, hvad den gamle del er; FMSI-nummeret fortæller dig, hvad industristandarden siger, at det skal være. FMSI tildeler en numerisk kode til formen af en bremsebelægning, såsom 4709, 4707, 4515 eller 1443. Det samme FMSI-nummer bruges på tværs af producenter, hvilket gør det til det mest pålidelige fælles sprog, når man sammenligner leverandører. OE-nummeret binder foringen til en specifik original applikation og kan gøre versioner, der deler en form, men adskiller sig i tykkelse eller affasning.

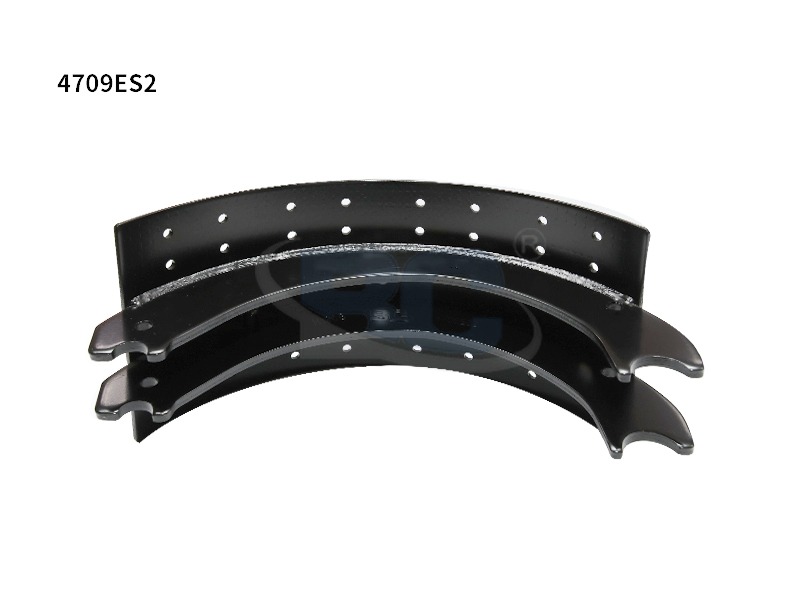

Angiv begge numre, når du anmoder om et tilbud. A 4709 bremsebelægning , for eksempel er en standard heavy duty reference, men den nøjagtige tykkelse og kantbehandling skal stadig matche akselspecifikationen. Bogstavsuffikser som Q, PQ eller ES2 angiver ofte en variant i materiale eller geometri, og de kan ændre pasformen eller friktionsydelsen.
Custom 4709 bremsebelægning OEM-producenter, eksportør, firma Zhejiang Bangchi Auto Parts Co., Ltd. er Kina Custom 4709 bremsebelægning OEM-producent, eksportør, firma, varenummer: 4707 bremselinie... Se produkt → Hvis stemplet på den gamle belægning er væk, skal du angive de målte dimensioner plus akselplatform og bremsetype, og lade producenterne matche en reference. Vores bremsebelægningsguide til chauffører dækker også, hvordan belægningen forholder sig til resten af bremsesystemet, og hvad der skal efterses under service.
En praktisk tjekliste for forudbestilling
Før du bestiller, skal du bruge tre minutter med den gamle del på bænken. Disse kontroller fanger de fleste ordrefejl:
- Mål tykkelsen med en skydelære i midten af foringen, ikke ved kanten, hvor affasningen ændrer aflæsningen.
- Mål bredde og buelængde mod bremseskobordet, og noter FMSI-nummeret og eventuelt OE-nummer stemplet på kanten.
- Bekræft bremseaktiveringstypen (luft eller olie) og akselgenerationen (gammel eller ny) fra køretøjets dataplade.
- Tjek tromlen: en tromle, der er slidt ud over dens maksimalt tilladte diameter, ændrer den ideelle foringsradius og kan få en foring af korrekt størrelse til at løbe varm.
- Sammenlign udskiftningsforingen med den gamle side om side før installation.
Bestilles belægningen som en del af en komplet bremsesko, gælder samme logik. En klar til installation BPW200 420x200 mm bremsesko fjerner risikoen for en forkert matchende foring og sko, fordi begge dele er fremstillet efter samme reference.
0509127830 Bremsesko OEM-producenter, eksportør, firma Vi er Kina 0509127830 Bremsesko OEM-producenter, eksportør, firma, Bangchi Auto Parts tilbyder brugerdefinerede 0509127830 Bremsesko med stål... Se produkt → Almindelige fejl og hvordan man undgår dem
De fleste returneringer og nedetid kommer fra fire gentagne fejl:
- Ordning efter visuel lighed. En foring kan dele den samme bredde og tykkelse, men alligevel have en anden buelængde eller radius.
- Ignorer generationsændringer. BPW gamle og nye generationer sko, Volvo VL200 og VL225, og lignende ombygninger er ikke udskiftelige, selv når akselmærket er det samme.
- Forvirrende luft- og oliebremseversioner, især på Hino- og Nissan-applikationer, hvor begge typer er almindelige.
- Valg af den tykkeste tilgængelig foring for at forlænge levetiden uden at kontrollere tromlens frigang og sløret justeringsslag.
Omkostningerne ved disse fejl er ikke kun delprisen. Det inkluderer hjul-ned-tid, en ekstra fragtafgift og mistet ydelse hos en chauffør, der rapporterede en bremsefejl. Et par minutter verifikation på bestillingsstadiet er langt billigere end en gentagen reparation.
Arbejd med en producent, der verificerer før forsendelse
Efter at dimensionerne, FMSI-koden og akselreferencen er bekræftet, er den resterende risiko kvalitetskontrol på fabrikken. Dimensionstolerance, huljustering, kanttilstand og friktionsmaterialekonsistens afgør alle, om delen passer og yder. En producent, der kontrollerer disse parametre gennem produktionen, er mere værd end en lavere pris fra en kilde, der ikke kan dokumentere sine tolerancer. Zhejiang Bangchi producerer under IATF 16949 kvalitetssystemet og kan udvikle produkter ud fra kundetegninger, hvilket betyder noget, når du har brug for en foring eller sko uden for standardkataloget.
Hvis du genopbygger bremser i volumen, skal du standardisere oplysningerne i hver forespørgsel: køretøjsmodel, akselplatform, bremsetype, FMSI-nummer, OE-nummer og den målte tykkelse, bredde og buelængde. Denne skabelon lader fabrikken returnere en bekræftet krydsreference i stedet for et gæt. Gennemgå vores FAQ om montering og bestilling for de detaljer, leverandører normalt efterspørger, eller kontakt vores tekniske team med et foto af den gamle del og dens stempel.
